测试盒选型
产品筛选：
ULM928，非手机类产品测试专属利器！有了它，您想测试LVDS,HISPI,MIPI, DVP,SPI任何一种都可以！LVDS最高支持10channel@600Mbps/channel; MIPI 最高支持4 lane@1Gbps/lane; 更有10nA高精度电流检测，45开短路测试，以及5V@500mA加持！多种测试方式一网打尽！！
特别提醒，由于10channel的线路，再加上sub-LVDS超低电压，转接板都需按高频差分信号layout规范做专用转接板！各芯片的接法请务必参考《LVDS模组接法》！

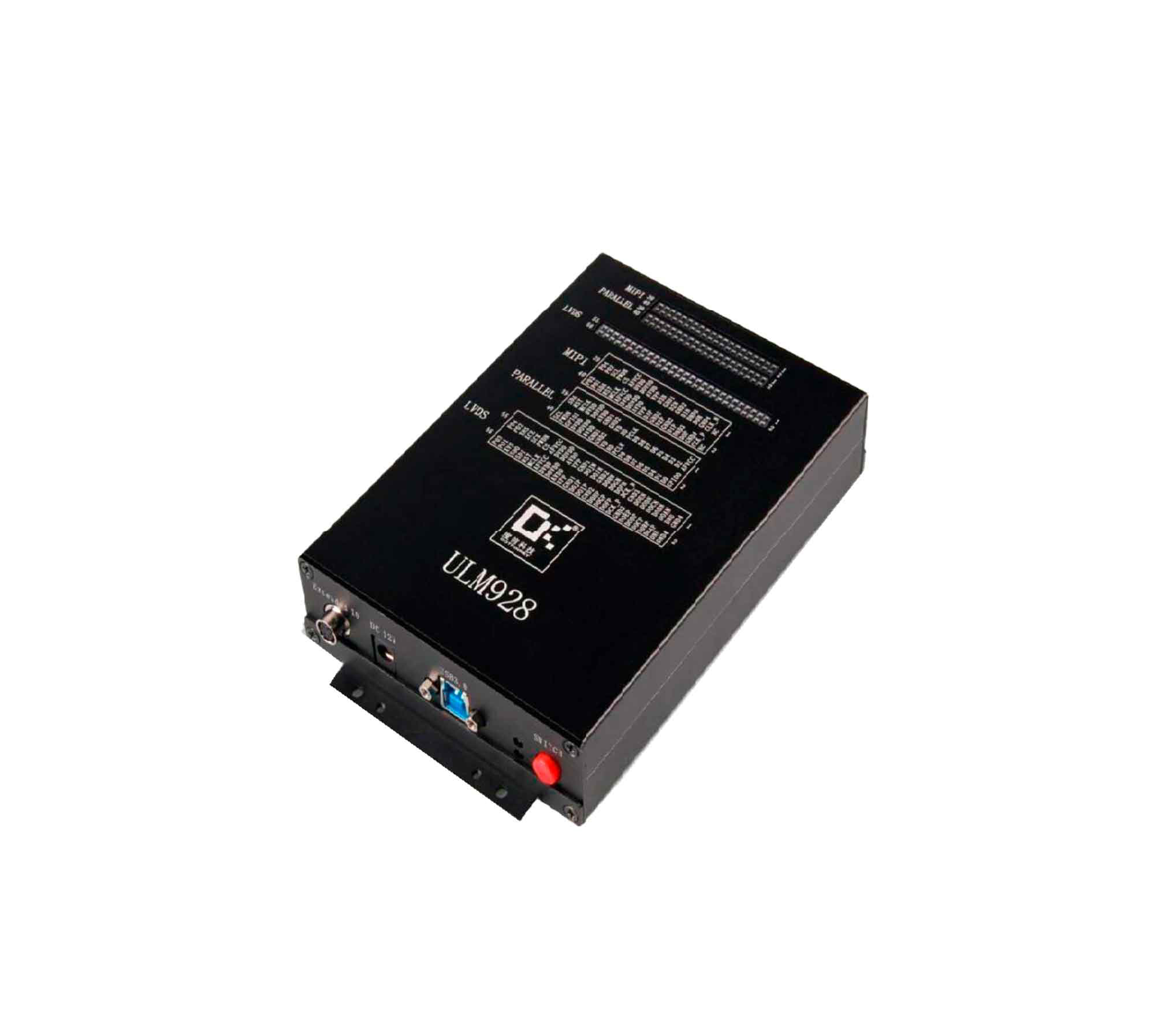

产品外形图：
产品特性表：
| 产品型号 | ULM928 |
| 项目 | 性能参数 |
| PC端数据接口 | USB3.0+BUFFER(达5Gbps 图像数据传输速度） |
| 芯片端数据接口 | 1.标准MIPI接口，支持1/2/4Lane MIPI摄像头模组， MIPI速率：1Gbps/Lane |
| 2.标准LVDS接口支持1/2/4/6/8/10 Lane的LVDS的摄像头模组 LVDS速率：600Mbps/Lane |
|
| 3.度信标准并口（DVP） | |
| 支持图像格式 | RGB565/YUV422 RAW8/RAW10/RAW12 |
| 芯片时钟 | 软件可调6-99MHz, 每步0.1 MHz |
| 芯片接口标准 | LVDS 56PIN， MIPI 和并口40PIN连接排母， PITCH：2.54mm |
| I2C速率 | 100K-1M |
| 自带缓存 | 1Gbit |
| 扩展GPI0接口 | 复位，输入，输出各一组 |
| 电源供应 | 12V DC/1A 电源 |
| 芯片I0口电压 | 1.3V-3.3V 可调 |
芯片电压 |
五路可调工作电压 |
| 1. AVDD 0-3.3V 分辨率：1mV | |
| 2. DVDD 0-3.3V 分辨率：1mV | |
| 3. DOVDD 0-3.3V 分辨率：1mV | |
| 4. AFVCC 0-3.3V 分辨率：1mV | |
| 5. VPP 0-9.0V 分辨率：3mV | |
电流测试 |
AVDD、DVDD、DOVDD、AFVCC |
| 待机电流：量程25uA, 精度0.01uA | |
| 静态电流：量程2.5mA, 精度0.1uA | |
| 动态电流：量程250mA, 精度0.1mA | |
| VPP | |
| 待机电流：量程2.5mA, 精度0.1uA | |
| 动态电流：量程250mA, 精度0.1mA | |
开短路测试 |
45个测试通道 |
| 电压设定范围：0-3V | |
| 电流设定范围：1-15mA | |
| 测试分辨率：0.1mV | |
| 外形尺寸 | 163*114*33（WDH,mm） |
